轨道行业——橡胶软管总成介绍

轨道行业——橡胶软管总成介绍



软管总成‌是一种由软管、接头、套筒组成的管道连接装置,广泛应用于轨道交通行业。它通常用于连接制动系统中的各类元件。

                                              一、使用环境

                                              ► 海拔高度:不超过1400m。

                                              ► 环境温度:-40℃~+100℃。

                                              ► 最大风速:一般年份小于15m/s,偶有33m/s,瞬时最大风速24-40m/s。

                                              ► 运行环境:应承受风、沙、雨、雪的侵袭,并应承受紫外线和空气中的盐雾、酸雨、灰尘及臭氧、硫化物、氧化物等化学物质的侵蚀。

                                              二、结构与材料要求

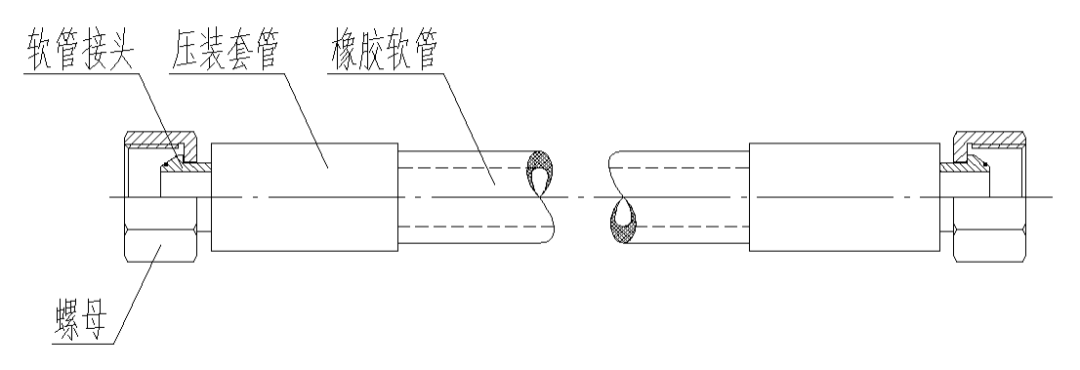

                                              ► 软管总成的结构是由橡胶软管、软管接头、螺母、压装套管经组装扣压成型的组合件。橡胶软管总成各零部件如图所示:



                轨道行业常用的软管接头符合标准ISO 8434-1的24°锥形接头的要求,并能与符合ISO 8434-1标准的管接件配合连接密封性能良好。

                橡胶软管根据客户要求的工作压力进行选择,通常选用织物编织层橡胶软管或金属编织层橡胶软管。

三、软管总成的材料要求

       橡胶软管由耐油耐水的内层橡胶、耐油和大气腐蚀的外层橡胶和中间编织层组成,工作压力较低时选用EN854 标准2TE型胶管,工作压力较高时选用EN857标准2SC型胶管。
       软管接头、螺母和压装套管材质须采用06Cr19Ni10,机械性能和化学成分符合GB/T 1220 标准。
       软管总成的软管接头上安装O型圈,O型圈材质为丁腈橡胶



四、软管总成试验

       试验分为型式试验和例行试验

       织物编织层橡胶软管总成以EN854标准和客户要求为依据,编制型式试验大纲和例行试验大纲,并对试验项点逐一检验,并提供型式试验报告和例行实验报告。

       金属编织层橡胶软管总成以EN857标准和客户要求为依据,编制型式试验大纲和例行试验大纲,并对试验项点逐一检验,并提供型式试验报告和例行实验报告。



       五、软管总成的质量保证

       软管总成产品的各项性能均可以满足轨道行业客户的要求。同时我司已通过ISO22163标准的资质认证。
